Extra Soluzioni specialiElementi di montaggio e flange

Flangia in acciaio inox

per la posa successiva di tasselli

FA A2

Aggiungi ai preferiti

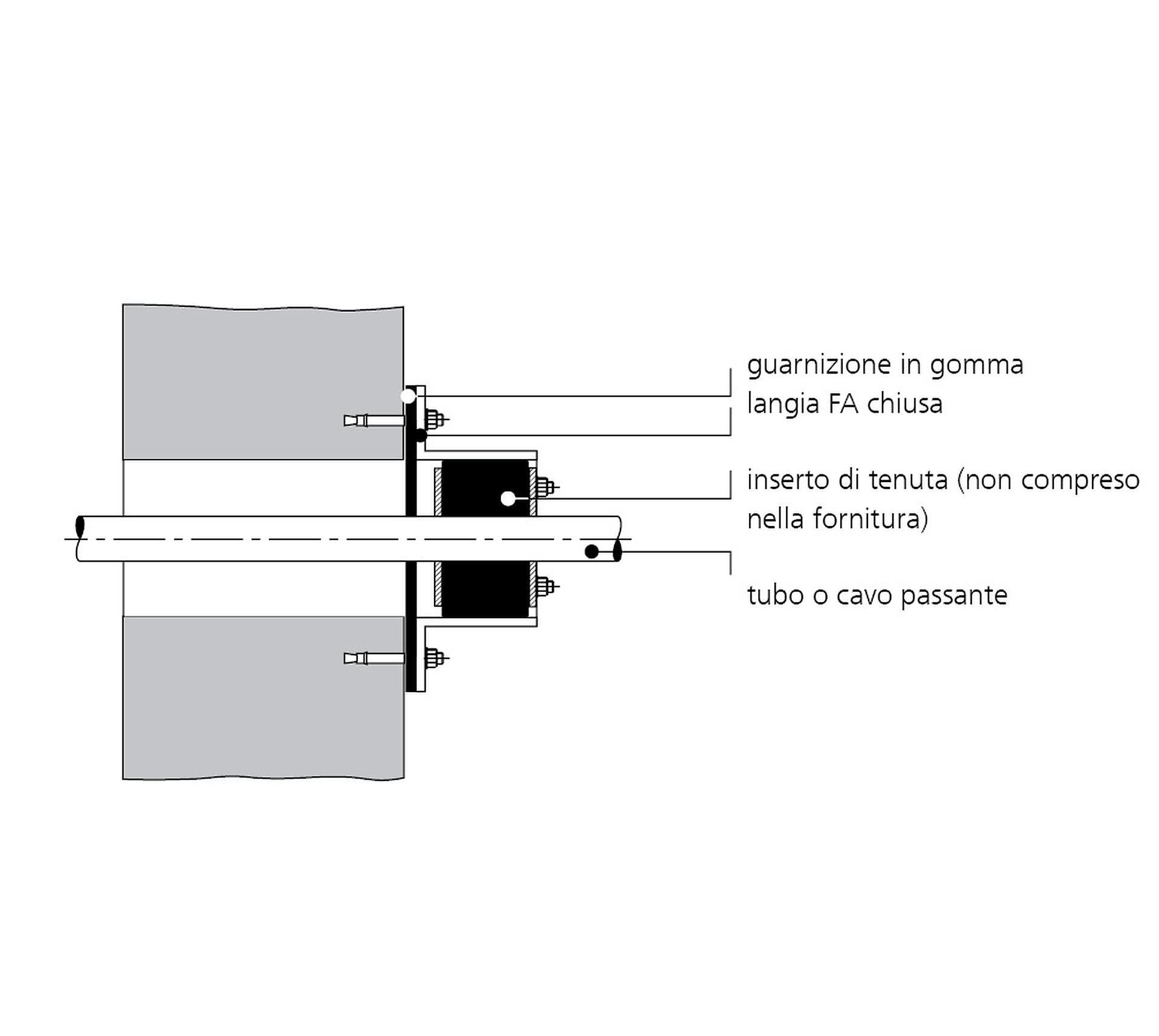

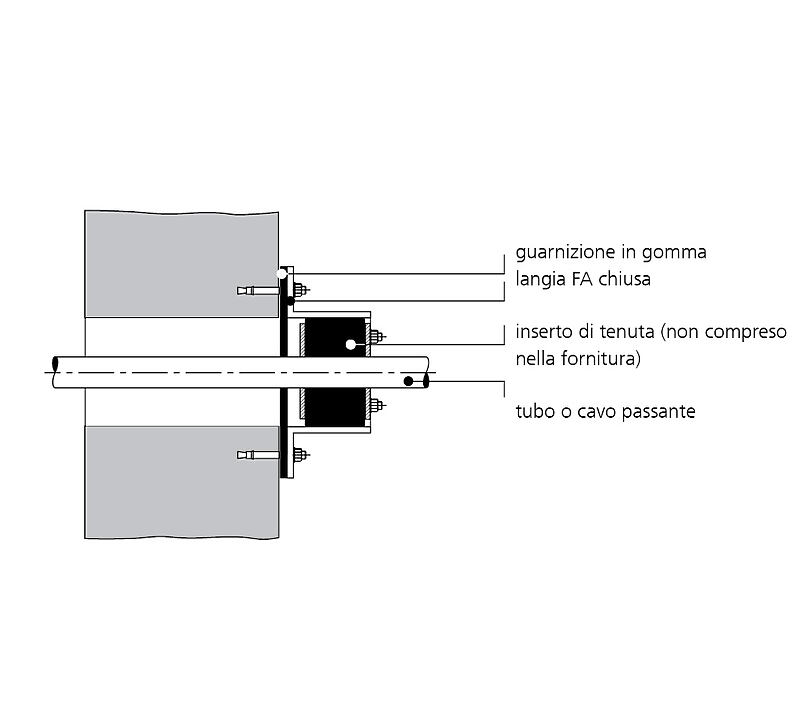

Flangia in acciaio inox - per la posa successiva di tasselli

Per la posa di tasselli in cavità/aperture presenti in muri o plinti di fondazione.

Fatti

Vantaggi:

finiture personalizzate, realizzabili secondo le specifiche fornite dai clienti
disponibile anche con più passaggi e diversi diametri

Dotazione:

Flangia in acciaio inox
Guarnizione superficiale
Elementi di fissaggio

Dimensioni:

La dimensione standard del Øe della flangia corrisponde al Øi del tubo di rivestimento + ca. 150 mm (con un passaggio, per maggiori dettagli consultare il dépliant)
Lunghezza superiore standard: 80 mm

Campo d'applicazione:

Classe di esposizione all'acqua DIN 18533: W1-E e W2.1-E
calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

Flangia: acciaio inox V2A (AISI 304L) o V4A (AISI 316L)
Guarnizione superficiale: EPDM
Elementi di fissaggio: acciaio inox V4A (AISI 316L)

Download

Istruzioni di montaggio

FA FAG A2 (PDF, 355KB)

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Tubo di rivestimento spessore muro (mm) S	Dimensioni standard flangia (mm)	Denom. ord.	Codice articolo	GTIN
80	2	170	FA1x80/80/0 A2	910820000	4052487021012	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	2	185	FA1x100/80/0 A2	910830000	4052487021029	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	2	205	FA1x125/80/0 A2	910840000	4052487021036	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	2	225	FA1x150/80/0 A2	910850000	4052487021043	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	2	350	FA1x200/80/0 A2	910870000	4052487021067	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	2	400	FA1x250/80/0 A2	910880000	4052487021081	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	2	450	FA1x300/80/0 A2	910890000	4052487021098	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
350	3	500	FA1x350/80/0 A2	910893500	4052487021104	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	3	550	FA1x400/80/0 A2	910900000	4052487021111	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
450	3	600	FA1x450/80/0 A2	910900002	4052487021128	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	4	650	FA1x500/80/0 A2	910900003	4052487021135	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

Configuratore

Denominazione d'ordine personale:

Codice articolo personale:

Non è possibile garantire la fattibilità della configurazione inserita. In caso di richieste, ci riserviamo di verificare nuovamente la configurazione desiderata.
