Extra Soluzioni specialiElementi di montaggio e flange

Tubo di rivestimento con flangia fissa/estraibile in acciaio inox

per la posa successiva di tasselli per la vasca nera secondo DIN 18533

FLFA DIN18533 A2

Aggiungi ai preferiti

Tubo di rivestimento con flangia fissa/estraibile in acciaio inox - per la posa successiva di tasselli per la vasca nera secondo DIN 18533

Per la posa di tasselli su tubi di rivestimento, fori di carotaggio o aperture.

Fatti

Vantaggi:

finiture personalizzate, realizzabili secondo le specifiche fornite dai clienti
disponibile anche con più passaggi e diversi diametri

Dotazione:

Tubo di rivestimento con flangia fissa/estraibile
Bulloni e dadi M20 (DIN 18533)
Elementi di fissaggio per il calcestruzzo

Dimensioni:

Flangia fissa standard Øa corrispondente al tubo di rivestimento Øi + circa 330 mm (in caso di passaggio)
Lunghezza superiore standard: 80 mm

Campo d'applicazione:

Classe di esposizione all'acqua DIN 18533: W1-E, W2.1-E e W2.2-E

Materiale:

Tubo di rivestimento con flangia fissa/estraibile: acciaio inox V2A (AISI 304L) o su richiesta V4A (AISI 316L)
Elementi di fissaggio: acciaio inox V4A (AISI 316L)
Tappo: PE

Tenuta:

a tenuta di gas e impermeabile

Download

Istruzioni di montaggio

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Flangia fissa Ø (mm) D2	Flangia estraibile Ø (mm) D3	Tubo di rivestimento spessore muro (mm) S	Denom. ord.	Codice articolo	GTIN
80	405	395	2	FLFA1x80/80/0 DIN18533 A2	2500400001	4052487062329	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	425	415	2	FLFA1x100/80/0 DIN18533 A2	2500400002	4052487062336	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	450	440	2	FLFA1x125/80/0 DIN18533 A2	2500400003	4052487062343	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	475	465	2	FLFA1x150/80/0 DIN18533 A2	2500400004	4052487062350	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	528	518	2	FLFA1x200/80/0 DIN18533 A2	2500400005	4052487062367	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	578	568	2	FLFA1x250/80/0 DIN18533 A2 ¹⁾	2500400006	4052487062374	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	630	620	2	FLFA1x300/80/0 DIN18533 A2 ¹⁾	2500400007	4052487062381	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
350	680	670	3	FLFA1x350/80/0 DIN18533 A2 ¹⁾	2500400008	4052487062398	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	730	720	3	FLFA1x400/80/0 DIN18533 A2 ¹⁾	2500400009	4052487062404	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
450	780	770	3	FLFA1x450/80/0 DIN18533 A2 ¹⁾	2500400010	4052487062411	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	830	820	4	FLFA1x500/80/0 DIN18533 A2 ¹⁾	2500400011	4052487062428	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

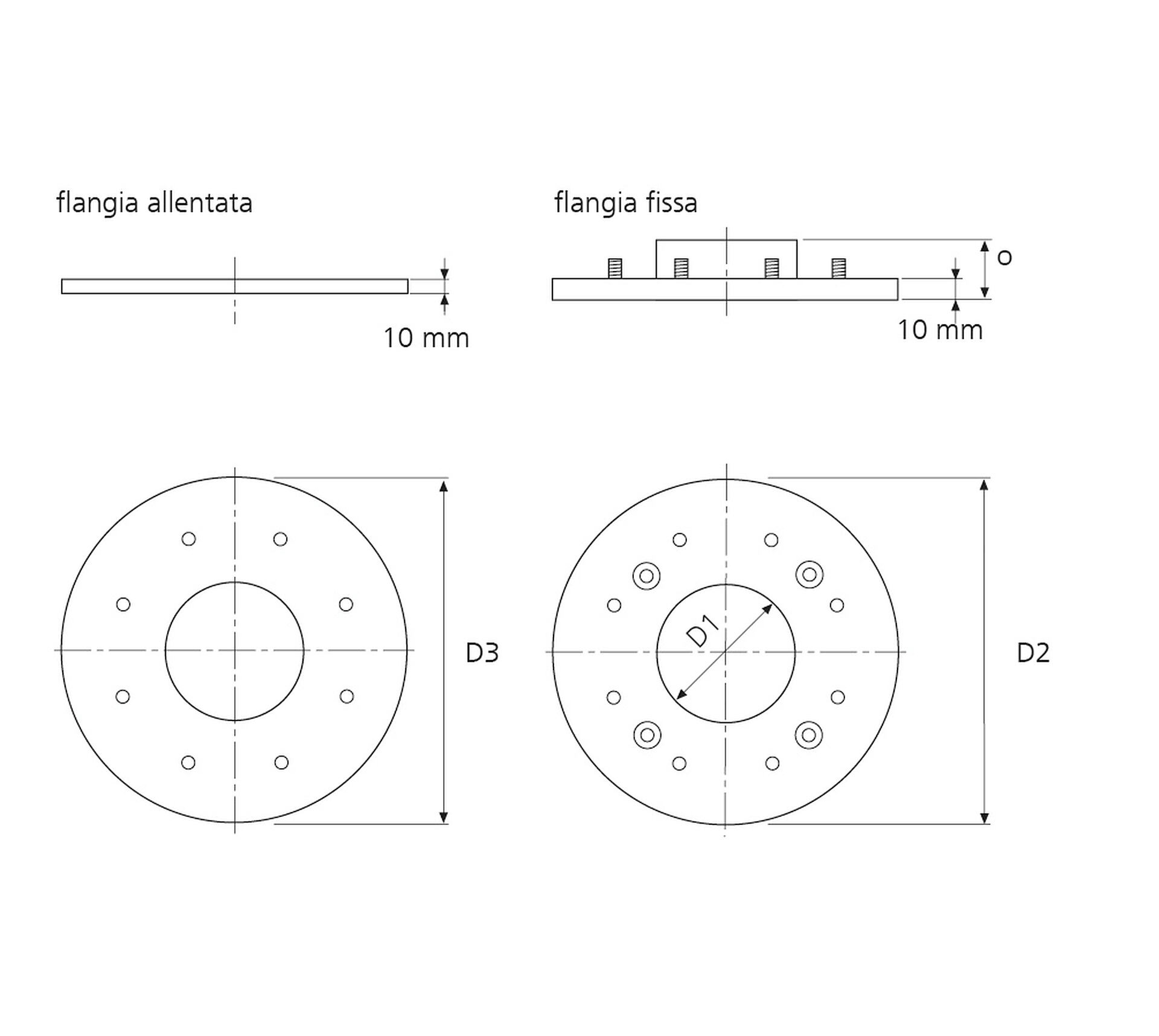

D1: Tubo di rivestimento Øi, D2: Flangia fissa Ø, D3: Flangia estraibile Ø, S: Tubo di rivestimento spessore muro

Configuratore

Denominazione d'ordine personale:

Codice articolo personale:

Non è possibile garantire la fattibilità della configurazione inserita. In caso di richieste, ci riserviamo di verificare nuovamente la configurazione desiderata.
