Passacavi

Punto fisso di messa a terra

con morsetto incrociato

HEA P

Aggiungi ai preferitiAggiungi ai preferiti
Punto fisso di messa a terra - con morsetto incrociato
USP
  • dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto
Per la connessione di messa a terra tramite il morsetto incrociato, per l'installazione a filo della cassaforma. Tramite la filettatura nel centro del conduttore è possibile effettuare la connessione di messa a terra.
Punto fisso di messa a terra - con morsetto incrociato

Fatti

Vantaggi:

  • collegamento del conduttore piatto e circolare nel calcestruzzo
  • filettatura di collegamento M12/M16 (foro cieco)
  • filettatura di collegamento impermeabile (foro cieco)
  • resistente alla corrosione

Dotazione:

  • Disco per casseforme con 4 fori per chiodi

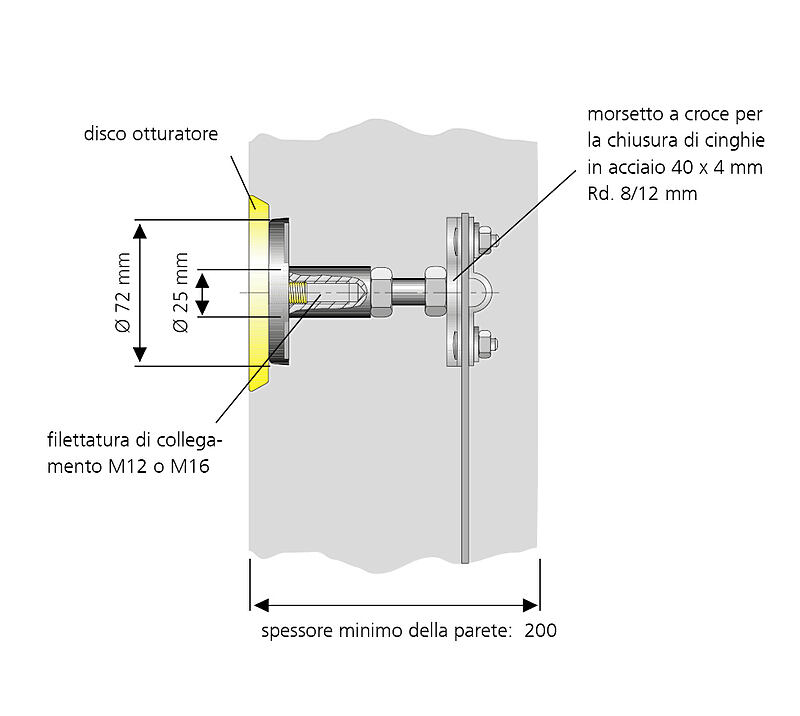

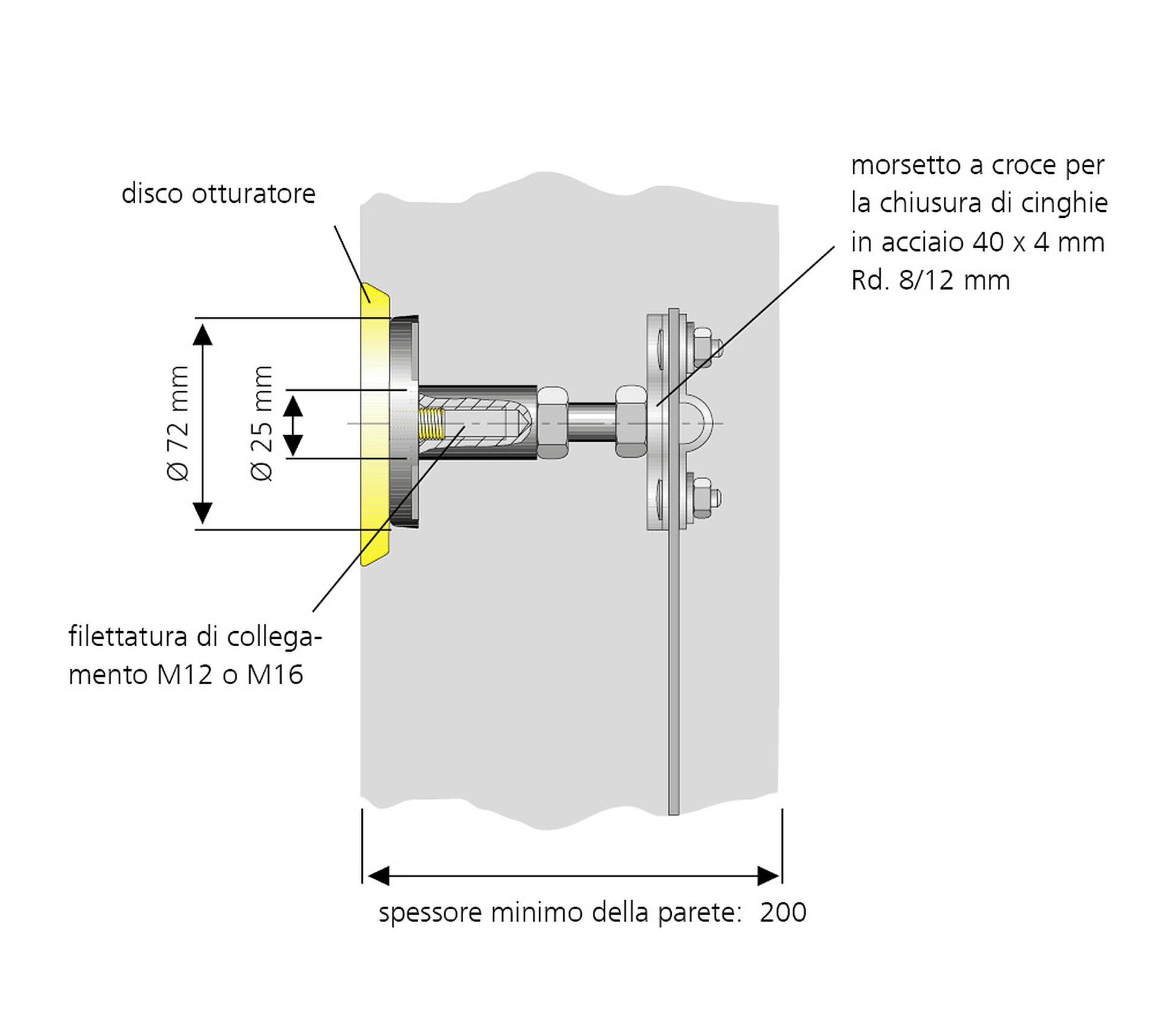

Dimensioni:

  • Centro del conduttore: rotondo, Ø 25 mm
  • Disco di contatto: Ø 72 mm
  • Distanza tra disco di contatto e morsetto incrociato: 120 mm

Campo d'applicazione:

  • calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

  • Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
  • Morsetto incrociato 70x70 mm con tirante filettato: St 37 zincato
  • Dischi per casseforme: PE

Test/norme:

  • Come da DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (con applicazione per protezione antifulmini)
Download

Istruzioni di montaggio

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol.

Varianti

Raccordo filettato Denom. ord. Codice articolo GTIN
M12 HEA P M12 1700100010 4052487044745
Scarica scheda tecnica e testo di capitolato
title=
M16 HEA P M16 1700100020 4052487044752
Scarica scheda tecnica e testo di capitolato
title=
