Passacavi Messe a terraElementi di montaggio per nuovo montaggio

Punto fisso di messa a terra

con scanalatura di saldatura

HEA A

Aggiungi ai preferiti

Punto fisso di messa a terra - con scanalatura di saldatura

dispositivo antirotazione brevettato grazie allo speciale contorno della rosetta di contatto

Per la connessione di messa a terra tramite la scanalatura di saldatura, per l'installazione a filo della cassaforma. Tramite la filettatura nel centro del conduttore è possibile effettuare la connessione di messa a terra. Nella costruzione a elementi prefabbricati si predilige l'utilizzo di HEA-A.

Fatti

Vantaggi:

filettatura di collegamento impermeabile (foro cieco)
resistente alla corrosione

Dotazione:

lamina protettiva resistente al calore

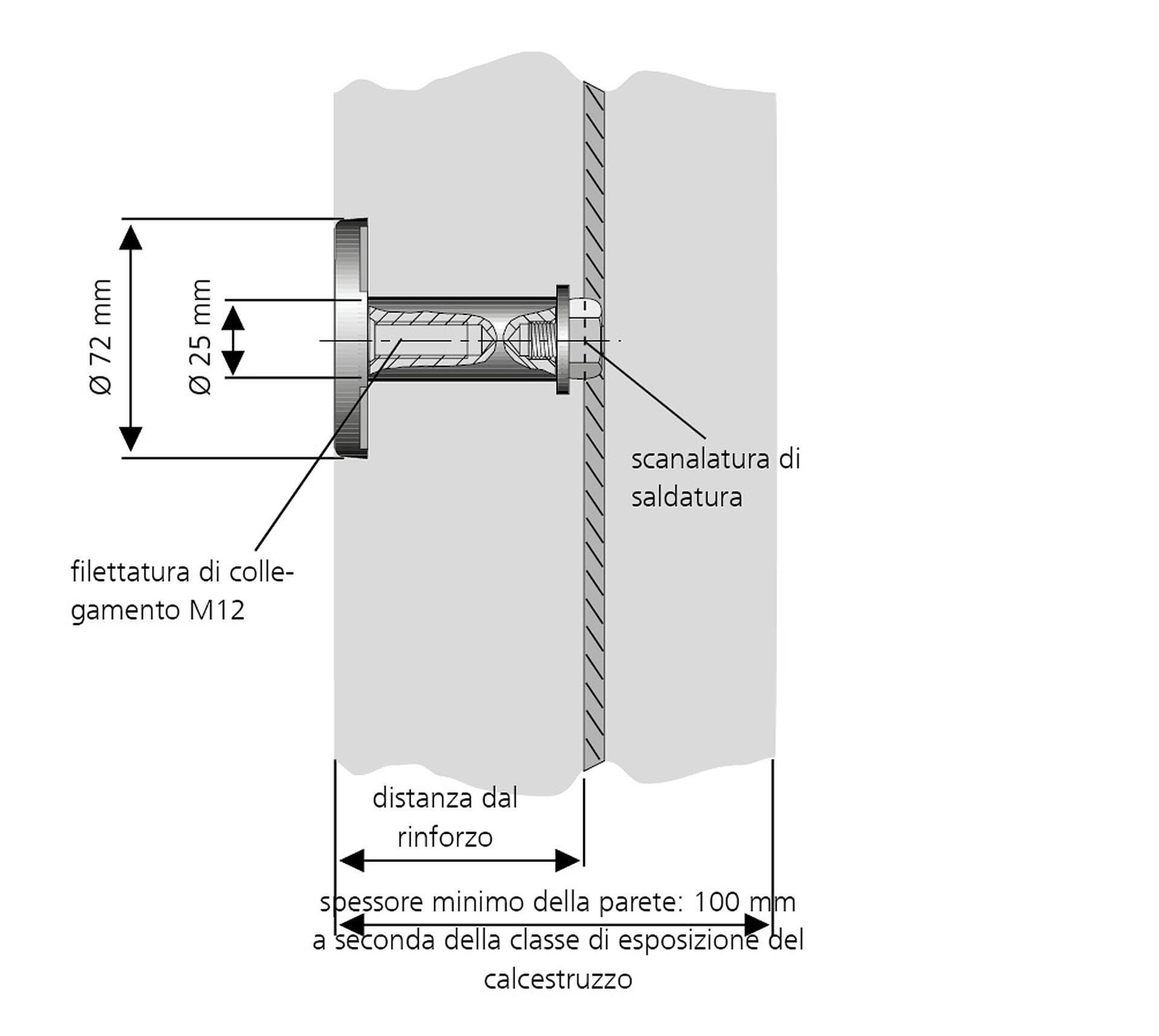

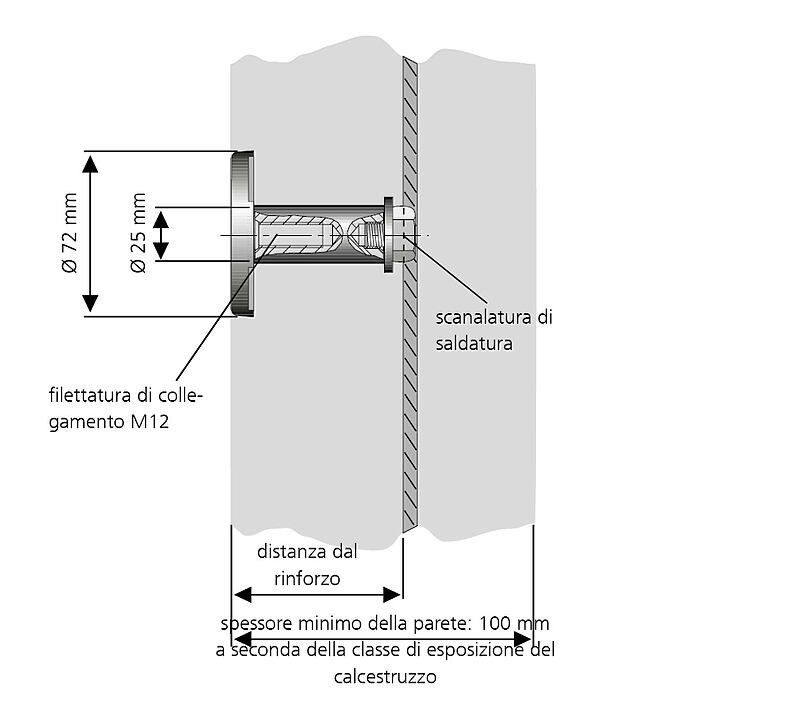

Dimensioni:

Centro del conduttore: rotondo, Ø 25 mm
Disco di contatto: Ø 72 mm
Scanalatura per il collegamento tramite saldatura: tondo di acciaio da 10 - 12 mm
Distanza tra disco di contatto e scanalatura di saldatura: 40/50 o 70 mm

Campo d'applicazione:

calcestruzzo impermeabile classe di sollecitazione 1 e 2

Materiale:

Centro del conduttore e dischi di contatto: acciaio inox V4A (AISI 316L)
Collegamento tramite saldatura con scanalatura: St 37

Test/norme:

testato contro i corto circuiti come da VDE 0101
EN 50522

Download

Istruzioni di montaggio

HEA A (PDF, 404KB)

Verbali di prova

HEA A Nr. 13_311-1 (PDF, 959KB)

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Distanza cassaforma - armatura (mm)	Denom. ord.	Codice articolo	GTIN
50	HEA A M12/50	1700300500	4052487124140	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
70	HEA A M12/70	1700300520	4052487131407	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
