Passaggi per tubi Tubi di rivestimentoElementi di montaggio e flange/montaggio successivo

Tubo di rivestimento con flangia fissa/estraibile in acciaio inox

per la posa successiva di tasselli secondo DIN 18531*

FLFA DIN18531 A2

Aggiungi ai preferiti

Tubo di rivestimento con flangia fissa/estraibile in acciaio inox - per la posa successiva di tasselli secondo DIN 18531*

Per la posa di tasselli su tubi di rivestimento, fori di carotaggio o aperture.

Fatti

Vantaggi:

finiture personalizzate, realizzabili secondo le specifiche fornite dai clienti
disponibile anche con più passaggi e diversi diametri

Dotazione:

Tubo di rivestimento con flangia fissa/estraibile
Bulloni e dadi M12 (DIN 18531)
Elementi di fissaggio per il calcestruzzo

Dimensioni:

Conformemente alla norma DIN 18531 la struttura comprende: DIN 18531 (tetto), DIN 18532 (aree di passaggio transitabili), DIN 18534 (spazi interni), DIN 18535 (contenitori).
Flangia fissa standard Øe corrispondente al tubo di rivestimento Øi + ca. 150 mm (in caso di passaggio, indicazioni dettagliate nel dépliant)
Lunghezza superiore standard: 80 mm

Materiale:

Tubo di rivestimento con flangia fissa/estraibile: acciaio inox V2A (AISI 304L) o su richiesta V4A (AISI 316L)
Elementi di fissaggio: acciaio inox V4A (AISI 316L)
Tappo: PE

Tenuta:

a tenuta di gas e impermeabile

Download

Istruzioni di montaggio

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Verbali di prova

Scheda tecnica e testo di capitolato

Vai al download della scheda tecnica e dei testi di capitolato, configurare il prodotto nell'area sottostante e scaricare tramite il simbolo Download symbol .

Varianti

Tubo di rivestimento Ø_i (mm)	Flangia fissa Ø (mm) D2	Flangia estraibile Ø (mm) D3	Tubo di rivestimento spessore muro (mm) S	Denom. ord.	Codice articolo	GTIN
80	224	214	2	FLFA1x80/80/0 DIN18531 A2	2500400012	4052487062435	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
100	244	234	2	FLFA1x100/80/0 DIN18531 A2	2500400013	4052487062442	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
125	270	260	2	FLFA1x125/80/0 DIN18531 A2	2500400014	4052487062459	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
150	295	285	2	FLFA1x150/80/0 DIN18531 A2	2500400015	4052487062466	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
200	347	337	2	FLFA1x200/80/0 DIN18531 A2	2500400016	4052487062473	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
250	397	387	2	FLFA1x250/80/0 DIN18531 A2 ¹⁾	2500400017	4052487062480	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
300	450	440	2	FLFA1x300/80/0 DIN18531 A2 ¹⁾	2500400018	4052487062497	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
350	497	487	3	FLFA1x350/80/0 DIN18531 A2 ¹⁾	2500400019	4052487062503	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
400	547	537	3	FLFA1x400/80/0 DIN18531 A2 ¹⁾	2500400020	4052487062510	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
450	600	590	3	FLFA1x450/80/0 DIN18531 A2 ¹⁾	2500400021	4052487062527	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:
500	650	640	4	FLFA1x500/80/0 DIN18531 A2 ¹⁾	2500400022	4052487062534	Download per la variante selezionata: Scheda tecnica Download (.pdf) Testi di capitolato Vista testuale (.txt) Word (.docx) Numero:

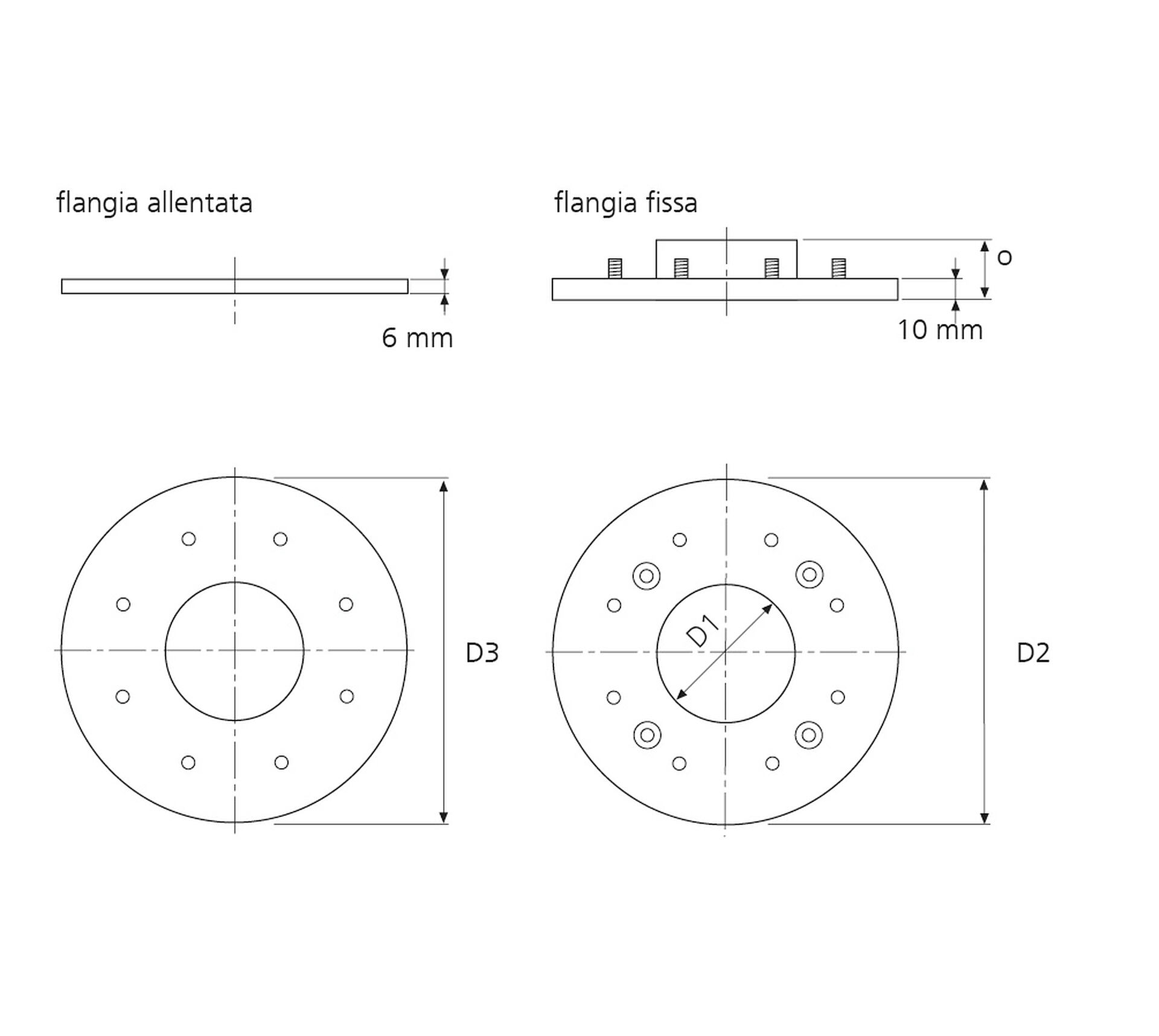

D1: Tubo di rivestimento Øi, D2: Flangia fissa Ø, D3: Flangia estraibile Ø, S: Tubo di rivestimento spessore muro

Configuratore

Denominazione d'ordine personale:

Codice articolo personale:

Non è possibile garantire la fattibilità della configurazione inserita. In caso di richieste, ci riserviamo di verificare nuovamente la configurazione desiderata.
